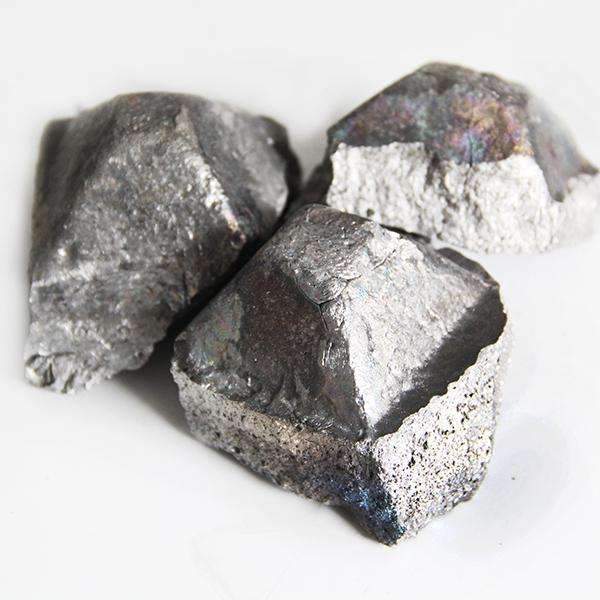

硅鋁鐵優(yōu)點(diǎn)：
利用硅鋁鐵合金進(jìn)行脫氧經(jīng)實(shí)際應(yīng)用，證明效果良好。和采用鋁脫氧相比，不僅鋁的收得率高，殘鋁量易于控制，夾雜物形態(tài)也有所提高。
采用硅鋁合金后，元素收得率高，主要是因?yàn)楹辖鸨戎卦龃?，鋁比重2.7g/cm3，硅鋁鐵（FeAl30Si20）比重3.5-4.2g/cm3，煉鋼終渣比重一般為2.8-3.2g/cm3，因而合金加入后會沉入渣面以下，控制了鋁與空氣及熔渣中的氧反應(yīng)。
脫氧效果好，一般認(rèn)為是生成了復(fù)雜的脫氧產(chǎn)物，氧化物活度降低，有利于脫氧反應(yīng)進(jìn)行。另外，易生成低熔點(diǎn)相，使夾雜物易聚合，上浮去除。分別采和鋁和硅鋁鐵（FeAl30Si20）脫氧時，鋼中全鋁含量，前者比后者高，而后者的酸溶鋁卻比前者要高，這說明采用硅鐵時，鋁氧化物夾雜大大減少。
